ZCF系列直流测速发电机系封闭自冷式具有换向器的他激直流发电机，在恒定的激磁电流下，电枢电压与电枢转速成正比。
本系列发电机为连续工作制。具有线性误差小，运行可靠，尺寸小，重量轻等特点，用于自动控制系统及计算解答装置中，作为测速和反馈等元件。
本系列电机按使用环境分为普通型和温热带两类。 安装方式为机壳外圆式。
● 技术数据 Technical Data
|
型 号
Type
|
电枢
电压
Armature
Voltage
（V）
|
激 磁
Exciting
|
转速
Speed
（r/min）
|
负载电阻
Load
Resistance
（Ω）
|
输出电压不对称度
Asymmetry of Output
Voltage
≤
（%）
|
输出电压线性误差
Linearity Error of
Output Voltage
（%）
|
重量Weight
≤
（kg）
|
|
新
New
|
旧
Old
|
电流
Current
（A）
|
电压
Voltage
（V）
|
|
ZCF121
ZCF121A
ZCF221
ZCF221A
ZCF221C
ZCF222
ZCF321
ZCF361
ZCF361C
|
ZCF5
ZCF5A
ZCF16J
ZCF16
——
S221F
——
ZCF33
——
ZCF-16T1
ZCF-16T2
|
50±2.5
50±2.5
51±2.5
51±2.5
51±2.5
74±3.7
100±5
106±5
174±8.7
51±2.5
75±3.75
|
0.09
0.09
0.30
0.30
0.30
0.06
——
0.30
0.30
0.40
0.30
|
——
——
——
——
——
——
110
——
——
——
——
|
3000
3000
2400
2400
2400
3500
1500
1100
1100
1500
3000
|
2000
2000
2000
2000
2000
2500
1000
10000
9000
2000
5000
|
1
1
1
1
1
2
3
1
1
1
1
|
±1
±1
±1
±1
±1
±3
±3
±1
±1
±1
±1
|
0.44
0.44
0.9
0.9
0.9
0.9
1.7
2.0
2.0
0.9
0.9
|

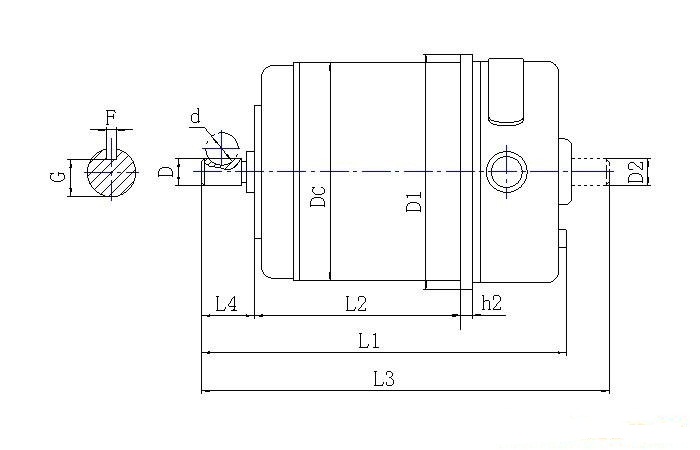

●外形及安装尺寸
|
电机
型号
|
尺 寸 和 公 差 (毫米)
|
|
L1
|
L2
|
L3
|
D1
|
DC
|
L4
|
D
|
d
|
D2
|
h2
|
F
|
G
|
|
-
|
-
|
-
|
-
|
f9
|
-
|
h6
|
H11
|
f9
|
-
|
N9
|
h11
|
|
ZCF221
|
107
|
59
|
-
|
74
|
70
|
9.5
|
6
|
7
|
-
|
4
|
2
|
4.2
|
|
ZCF221A
|
113.5
|
6
|
|
ZCF221AD
|
|
ZCF221C
|
|
ZCF222
|
-
|
-
|
|
ZCF321
|
124
|
66.5
|
89
|
85
|
13
|
8
|
10
|
-
|
5
|
2
|
5.1
|
|
ZCF361
|
134
|
76.5
|
|
ZCF361C
|
