W1000

采用独特的节能控制技术，无论感应电机还是同步电机均可高效运行
低速或轻载时，可通过静音控制功能自动降低电压，进行低噪音、节能运行
采用独创的开关方式(Swing PWM)，降低所产生的噪音
可通过多泵控制来构建使用多台泵的供水系统
通过采用长寿命设计、瞬时停电应对措施及耐湿、耐尘处理，即使在恶劣的环境下也可放心使用
万一变频器发生故障、通过带参数备份功能的可拆卸式端子排即可迅速恢复运行
容量范围
400V级 0.75~630kW
应用
水泵

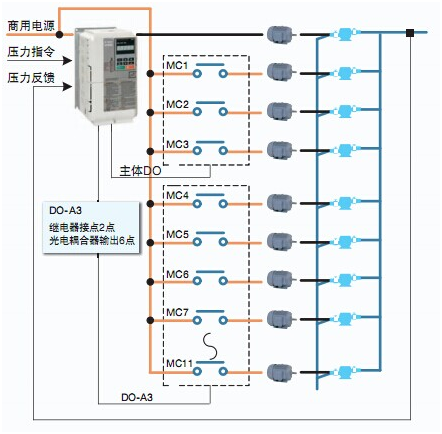

特点1：可变速泵固定方式
对1台泵进行可变速控制，其余泵通过变频器的数字输出进行工频ON、OFF控制，且对管路进行恒压控制的功能。
通过控制可变速泵的变频器的PI功能保持管路压力差的连续性。
● 最多可运行1台可变速泵，3台商用电源恒定速度泵。
若有DO-A3选购卡时:
最多可运行1台可变速泵，11台商用电源恒定速度泵。
＜特征＞根据压力或流量，可以实现最佳运行。通过简单的回路即可实现。

＜特征＞
根据压力或流量，可以实现最佳运行。
并且，利用循环切泵功能，可以防止各泵之间的运行时间不均衡，实现稳定运行。

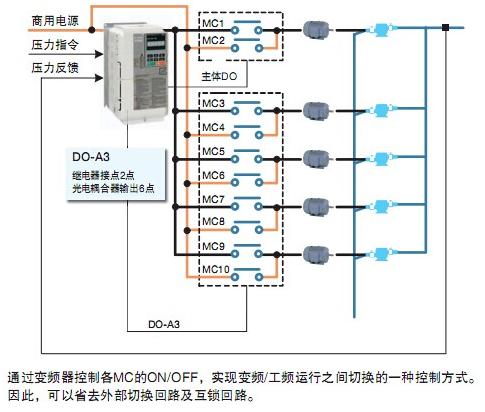

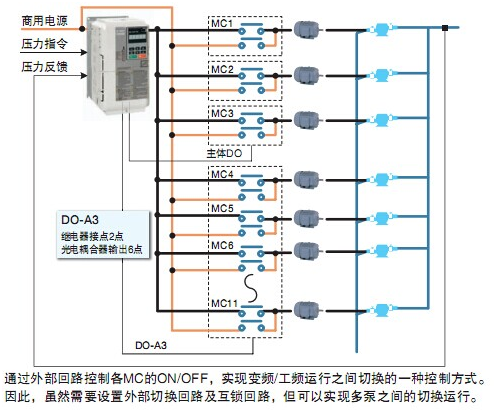

特点3 可变速泵循环切换方式 2
对某一台泵进行可变速控制，并在管路的压力不足时切换为商用电源，对下一个泵进行可变速控制，实现管路的恒压控制功能。相对于泵固定方式，将对可变速控制的泵进行循环切换运行。通过控制可变速泵的变频器的PI功能保持管路压力差的连续性。
● 最多可运行3台可变速循环切换的泵。
若有DO-A3选购卡时:
最多可运行11台可变速循环切换的泵。
＜特征＞
根据压力或流量，可以实现最佳运行。
并且，利用循环切泵功能，可以防止各泵之间的运行时间不均衡，实现稳定运行。

项目		规格
型号：CIMR-E􀂆4W		0002	0004	0005	0007	0009	0011	0018
最大适用电机容量(kW)^*1		0.75	1.5	2.2	3	3.7	5.5	7.5
输入	额定输入电流(A)^*2	2.1	4.3	5.9	8.1	9.4	14	20
输出	额定输出容量(kVA)^*3	1.6	3.1	4.1	5.3	6.7	8.5	13.3
	额定输出电流(A)	2.1	4.1	5.4	6.9	8.8	11.1	17.5
	过载累计计算开始电流(A)^*5	2.4	4.6	6.0	7.4	9.7	12.4	19.6
	过载耐量	额定输出电流的120% 60秒
	载波频率	2~15kHz（可根据参数变更）
	最大输出电压(V)	三相380~480V（对应输入电压）
	最高输出频率(Hz)	200Hz（可通过参数变更）
电源	额定电压·额定频率	AC：三相380~480V 50/60Hz DC：510~680V
	允许电压波动	-15%~10%
	允许频率波动	±5%
	电源设备容量(kVA)	2.3	4.3	6.1	8.1	10.0	14.5	19.4

项目		规格
型号：CIMR-E􀂆4W		0023	0031	0038	0044	0058	0072	0088
最大适用电机容量(kW)^*1		11	15	18.5	22	30	37	45
输入	额定输入电流(A)^*2	24	38	44	52	58	71	86
输出	额定输出容量(kVA)^*3	17.5	24	29	34	44	55	67
	额定输出电流(A)	23	31	38	44	58	72	88
	过载累计计算开始电流(A)^*5	24	32	42	49	61	81	99
	过载耐量	额定输出电流的120% 60秒
	载波频率	2~15kHz（可根据参数变更）
	最大输出电压(V)	三相380~480V（对应输入电压）
	最高输出频率(Hz)	200Hz（可通过参数变更）
电源	额定电压·额定频率	AC：三相380~480V 50/60Hz DC：510~680V
	允许电压波动	-15%~10%
	允许频率波动	±5%
	电源设备容量(kVA)	28.4	37.5	46.6	54.9	53.0	64.9	78.6

项目		规格
型号：CIMR-E􀂆4W		0103	0139	0165	0208	0250	0296	0362
最大适用电机容量(kW)^*1		55	75	90	110	132	160	185
输入	额定输入电流(A)^*2	105	142	170	207	248	300	346
输出	额定输出容量(kVA)^*3	78	106	126	159	191	226	276
	额定输出电流(A)	103	139	165	208	250	296	362
	过载累计计算开始电流(A)^*5	115	141	170	213	256	332	405
	过载耐量	额定输出电流的120% 60秒
	载波频率	2~10kHz（可根据参数变更）
	最大输出电压(V)	三相380~480V（对应输入电压）
	最高输出频率(Hz)	200Hz（可通过参数变更）
电源	额定电压·额定频率	AC：三相380~480V 50/60Hz DC：510~680V
	允许电压波动	-15%~10%
	允许频率波动	±5%
	电源设备容量(kVA)	96.0	129.9	155.5	189	227	274	316

项目		规格
型号：CIMR-E􀂆4W		0414	0515	0675	0930^*8	1200^*8
最大适用电机容量(kW)^*1		220	250	355	500	630
输入	额定输入电流(A)^*2	410	465	657	922	1158
输出	额定输出容量(kVA)^*3	316	392	514	709	915
	额定输出电流(A)	414	515	675	930	1200
	过载累计计算开始电流(A)^*5	464	577	756	1042	1344
	过载耐量	额定输出电流的120% 60秒
	载波频率	2~5kHz（可根据参数变更）
	最大输出电压(V)	三相380~480V（对应输入电压）
	最高输出频率(Hz)	150Hz（可通过参数变更）
电源	额定电压·额定频率	AC：三相380~480V 50/60Hz DC：510~680V
	允许电压波动	-15%~10%
	允许频率波动	±5%
	电源设备容量(kVA)	375	416	601	843	1059

*1：
最大适用电机容量为本公司制造的4极、50Hz、400V标准电机的容量。更严密的选择方法是选择机型时，应使变频器额定输出电流大于电机额定电流。
*2：
表示额定输出电流时的值。额定输入电流值不仅受到电源变压器、输入侧电抗器、接线状况的影响，而且还随电源侧的阻抗而波动。
*3：
额定输出容量在额定输出电压为440V的条件下计算得出。
*4：
提高载波频率时，需要降低电流。
*5：
过载累计计算开始电流为变频器开始累计计算变频器过载故障(OL2)的目标电流值。若超过额定输出电流值且低于此电流值时，变频器继续运行。但需要注意，当环境温度过高或通风不好时，可能出现散热片过热报警(OH1)或散热片过热故障。此时需要提高变频器容量或当变频器过热报警时，使用频率递减继续运行。
*6：
开发中
型号的含义
● 通用规格
(注) 为了延长变频器的产品寿命，请在最佳的环境下安装变频器。

外形尺寸(封闭壁挂型(NEMA Type1) : 400V级)

项目

规格

控
制
特

控制方式

无PG V/f控制、PM用无PG矢量控制

频率控制范围

0.01～200Hz (根据变频器容量而不同)

频率精度
(温度波动)

数字式指令：最高输出频率的±0.01%以内（-10~+40°C）
模拟量指令：最高输出频率的±0.1%以内（25°C±10°C）

频率设定分辨率

数字式指令：0.01Hz
模拟量指令：0.03/60Hz(11bit)

输出频率分辨率
(运算分辨率)

0.001Hz

频率设定信号

-10~+10V，0~+10V，4~20mA，脉冲序列

起动转矩

无PG V/f控制 150%/3Hz PM用无PG矢量控制100%/5%速度

速度控制范围

无PG V/f控制 1:40 PM用无PG矢量控制1:20

速度控制精度

±2~3%（无PG V/f控制）^*1

速度响应

3Hz（无PG V/f控制）

加减速时间

0.00~6000.0秒（加速、减速单独设定：4种切换）

制动转矩

约20%

电压/频率特性

任意程序、V/f曲线

主要的控制功能

瞬时停电再起动、速度搜索、过转矩检出、8段速运行(最大)、加减速切换、S字加减速、3线制顺控、DWELL 功能、冷却风扇ON/OFF 功能、滑差补偿、转矩补偿、频率跳跃、频率指令上下限设定、起动时/停止时直流制动、过励磁减速、高滑差制动、PI 控制(带暂停功能)、节能控制、MEMOBUS 通信(RS-422/485 最大115.2kbps)、故障重试、带参数备份功能的拆装式端子排、KEB、过励磁减速、过电压抑制功能、转矩不足检出、静音控制功能、紧急强制运行功能、PI 控制2功能、多泵控制功能等

保
护
功
能

电机保护

电子热保护

瞬时过电流保护

重载额定输出电流的175%以上时停止

过载保护

额定输出电流的120%、60秒以内停止^*2

过电压保护

400V级：主回路直流电压约为820V以上时停止

低电压保护

400V级：主回路直流电压约为380V以下时停止

瞬时停电补偿

约15ms以上时停止^*3根据参数的设定，约2秒内停电恢复，继续运行^*4

散热片过热保护

由热敏电阻保护

防止失速

加减速中防止失速、运行中防止失速

接地短路保护

通过电子回路保护^*5

充电中显示

在主回路直流电压达到50V以下前充电指示灯亮

环
境

安装场所

室内

环境温度

-10~40°C（封闭壁挂型），-10~50°C（柜内安装型）

湿度

95%RH以下（不得结露）

保存温度

-20～60oC（运输期间等的短时间温度）

海拔高度

1000m以下

振动

10~20Hz：	9.8m/s²
20~50Hz：	5.9m/s²（4A0002~4A0675）
	2.0m/s²（4A0208~4A0362）

保护构造

柜内安装型（IP00）
封闭壁挂型（NEMA Type1）^*6

变频器型号 CIMR-E□4W	外形尺寸(mm)													毛重 (kg)
变频器型号 CIMR-E□4W	外形图	W	H	D	W1	H0	H1	H2	H3	D1	t1	t2	d	毛重 (kg)
0002	1	140	260	147	122	-	248	6	-	38	5	-	M5用	3.2
0004		140	260	147	122	-	248	6	-	38	5	-	M5用	3.2
0005		140	260	147	122	-	248	6	-	38	5	-	M5用	3.2
0007		140	260	164	122	-	248	6	-	55	5	-	M5用	3.4
0009		140	260	164	122	-	248	6	-	55	5	-	M5用	3.5
0011		140	260	164	122	-	248	6	-	55	5	-	M5用	3.5
0018		140	260	167	122	-	248	6	-	55	5	-	M5用	3.9
0023		140	260	167	122	-	248	6	-	55	5	-	M5用	3.9
0031		180	300	167	160	-	284	8	-	55	5	-	M5用	5.4
0038		180	300	187	160	-	284	8	-	75	5	-	M5用	5.7
0044		220	350	197	192	-	335	8	-	78	5	-	M6用	8.3
0058	2	254	465	258	195	400	385	7.5	65	100	2.3	2.3	M6用	23
0072		279	515	258	220	450	435	7.5	65	100	2.3	2.3	M6用	27
0088		329	630	258	260	510	495	7.5	120	105	2.3	2.3	M6用	39
0103		329	630	258	260	510	495	7.5	120	105	2.3	2.3	M6用	39
0139		329	730	283	260	550	535	7.5	180	110	2.3	2.3	M6用	45
0165		329	730	283	260	550	535	7.5	180	110	2.3	2.3	M6用	46
0208		456	960	330	325	705	680	12.5	255	130	3.2	3.2	M10用	87
0250		504	1168	350	370	800	773	13	368	130	4.5	4.5	M12用	106
0296		504	1168	350	370	800	773	13	368	130	4.5	4.5	M12用	112
0362		504	1168	350	370	800	773	13	368	130	4.5	4.5	M12用	117

外形尺寸(柜内安装型(IP00) : 400V级)

变频器型号 CIMR-E□4W	外形尺寸(mm)											毛重 (kg)
变频器型号 CIMR-E□4W	外形图	W	H	D	W1	H1	H2	D1	t1	t2	d	毛重 (kg)
0002	1	140	260	147	122	248	6	38	5	-	M5用	3.2
0004		140	260	147	122	248	6	38	5	-	M5用	3.2
0005		140	260	147	122	248	6	38	5	-	M5用	3.2
0007		140	260	164	122	248	6	55	5	-	M5用	3.4
0009		140	260	164	122	248	6	55	5	-	M5用	3.5
0011		140	260	164	122	248	6	55	5	-	M5用	3.5
0018		140	260	167	122	248	6	55	5	-	M5用	3.9
0023		140	260	167	122	248	6	55	5	-	M5用	3.9
0031		180	300	167	160	284	8	55	5	-	M5用	5.4
0038		180	300	187	160	284	8	75	5	-	M5用	5.7
0044		220	350	197	192	335	8	78	5	-	M6用	8.3
0058	2	250	400	258	195	385	7.5	100	2.3	2.3	M6用	21
0072		275	450	258	220	435	7.5	100	2.3	2.3	M6用	25
0088		325	510	258	260	495	7.5	105	2.3	2.3	M6用	36
0103		325	510	258	260	495	7.5	105	2.3	2.3	M6用	39
0139		325	550	283	260	535	7.5	110	2.3	2.3	M6用	41
0165		325	550	283	260	535	7.5	110	2.3	2.3	M6用	42
0208		450	705	330	325	680	12.5	130	3.2	3.2	M10用	79
0250		500	800	350	370	773	13	130	4.5	4.5	M12用	96
0296		500	800	350	370	773	13	130	4.5	4.5	M12用	102
0362		500	800	350	370	773	13	130	4.5	4.5	M12用	107

CIMR-E□4W0002～0044的变频器在拆下保护罩后，其保护等级将变为IP20.

变频器型号 CIMR-E□4W	外形尺寸(mm)											毛重 (kg)
	外形图	W	H	D	W1	H1	H2	D1	t1	t2	d
0414	3	500	950	370	370	923	13	135	4.5	4.5	M12用	125
0515	4	670	1140	370	440	1110	15	150	4.5	4.5	M12用	221
0675
0932	5	1250	1380	370	1100	1345	15	150	4.5	4.5	M12用	545
1200												555

外围设备·选购件的选择

机器名称		型号	使用目的
接口选购件
	LCD操作器	JVOP-180	是具有拷贝功能的远程操作用的操作器，可从2种语言中选择显示语言。请使用3m以下的连接电缆。
	操作器连接电缆	WV001/WV003	连接操作器和变频器。 (1m或3m) RJ-45 8 芯直接接线UTP CAT5e电缆
	带USB的拷贝装置	JVOP-181	可对变频器中设定的参数进行读取、拷贝、校验以及与电脑进行连接。附带有电缆。
配件
-	散热片外置安装用配件	EZZ020786	可将变频器的散热片安装在柜外。 (可进行并列安装)
-	NEMA1套件	EZZ020787	通过安装在柜内安装型(IP00)中，可适用于封闭壁挂型(NEMA Type 1)。
	安装配件套件A	EZZ020642A	可将操作器安装在控制柜内。(螺丝固定用)
	安装配件套件B	EZZ020642B	可将操作器安装在控制柜内。(螺母固定用) 控制柜内有焊接螺柱时，请用螺母固定型。
其它选购件
	24V 控制电源单元	PS-A10H	主回路电源停止时，从24V 控制电源单元供给控制电源。即使在切断主回路电源的状态下，也可查看变频器的参数或确认故障状态。
-	DriveWizard Plus	-	通过PC 进行变频器设定、参数管理的支持工具(PC 软件)。
选购卡
	PROFIBUS-DP	SI-P3 *	可将变频器连接至PROFIBUS-DP 网络。
	CC-Link	SI-C3 *	可将变频器连接至CC-Link 网络。
	DeviceNet	SI-N3 *	可将变频器连接至DeviceNet 网络。
	CANopen	SI-S3 *	可将变频器连接至CANopen 网络。
	MECHATROLINK-II	SI-T3 *	可将变频器连接至MECHATROLINK-II 网络。
	数字式输出卡	DO-A3	输出监视变频器的运行状态(警报信号、零速检出中等)的隔离型数字信号。 ·输出形态：光电耦合器输出：6通道(48V，50mA以下) 继电器接点输出：2通道(AC250V 1A以下，DC30V 1A以下)

● 24V控制电源单元

即使在切断变频器电源的状态下，为继续使用通信和输出，从外部提供控制回路的电源，此备份用的电源单元即24V控制电源单元。
(注)唯独此单元，不能通过参数变更。
● 保险丝/保险丝盒

万一部件故障时为了保护系统，建议在变频器输入侧
接入保险丝或MCCB(塑料外壳断路器)。

变频器型号 CIMR-E□	保险丝		保险丝盒
	生产厂家∶富士电机机器控制(株)
	型号	保险丝电流额定值(A)	型号	个数
4W0002	CR6L-20	20	CMS-4	3
4W0004	CR6L-30	30	CMS-4	3
4W0005	CR6L-50	50	CMS-4	3
4W0007	CR6L-50	50	CMS-4	3
4W0009	CR6L-50	50	CMS-4	3
4W0011	CR6L-50	50	CMS-4	3
4W0018	CR6L-75	75	CMS-5	3
4W0023	CR6L-75	75	CMS-5	3
4W0031	CR6L-100	100	CMS-5	3
4W0038	CR6L-150	150	CMS-5	3
4W0044	CR6L-150	150	CMS-5	3
4W0058	CR6L-200	200	-	-
4W0072	CR6L-250	250	-	-
4W0088	CR6L-250	250	-	-
4W0103	CR6L-300	300	-	-
4W0139	CR6L-350	350	-	-
4W0165	CR6L-400	400	-	-
4W0208	CR6L-600	600	-	-
4W0250	CR6L-600	600	-	-
4W0296	CR6L-600	600	-	-
4W0362	CR6L-800	800	-	-
4W0414	CR6L-800	800	-	-
4W0515	CR6L-800	800	-	-
4W0675	CR6L-1000	1000	-	-
4W0930	CR6L-1200	1200	-	-
4W1200	CR6L-1500	1500	-	-
