新型运动适配器 MA100
简单操作&尺寸最小
标配MECHATROLINK-II和Ethernet（100Mbps），通过时序图方式的定位编程，实现简单操作、轻松定位的控制器。
|

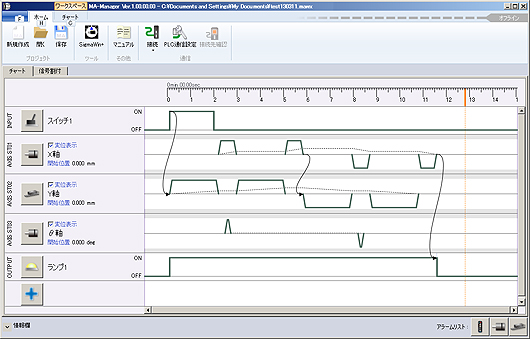

特点1 时序图方式的简单定位编程
|
|
直观的时序图编程方式，可以轻松编制程序。
|
|

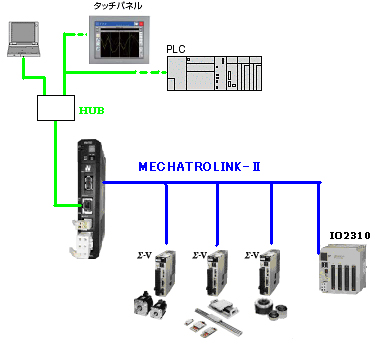

特点2 可连接MECHATROLINK-II伺服（∑-Ⅴ、∑-Ⅴ mini）最多4台、Simple I/O最多4个
|
|
支持产品线丰富的∑-Ⅴ（旋转型、直线、DD）和∑-Ⅴ mini。（不支持大容量∑-Ⅴ）
可以最多连接4个Simple I/O。（输入64点、输出64点）
|
|

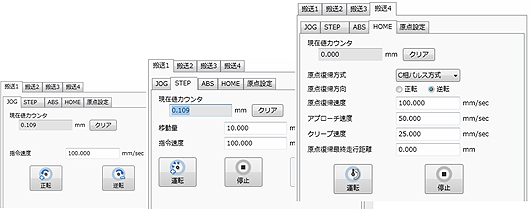

特点3 编程工具MA-Manager有充实的手动操作功能，调试简便
|
|
由于具备充实的手动操作功能（在线功能），可以进行简便调试。
每轴的参数设定仅包含机械各单元。点击参数经由MECHATROLINK-II自动获取，因此不用设定。
|
|
特点4 标配Ethernet（100Mbps）
|
|
● 与触摸屏的高速通信（仅自动收信） （对应协议：扩展MEMOBUS、MODBUS/TCP）
● 与编程工具MA-Manager的高速通信
 MA100 规格
● 一般规格
|
项 目
|
规 格
|
|
物
理
环
境
条
件
|
动作环境温度
|
0～+55℃
|
|
保存环境温度
|
-25～+85℃
|
|
使用环境湿度
|
30～95%RH（不结露）
|
|
保存环境湿度
|
5～95%RH（不结露）
|
|
污损度
|
遵循JIS B3502标准（污染度2）
|
|
耐腐蚀性
|
无可燃性、腐蚀性气体
|
|
使用高度
|
海拔2000m以下
|
|
机
械
运
行
条
件
|
耐振动
|
遵循JIS B3502标准
· 受到连续振动的场合：振动振幅·加速度：
频率5～8.4Hz 单向振幅1.75mm
3方向各2小时
· 受到间断性振动的场合：
频率5～8.4Hz 单向振幅3.5mm
频率8.4～150Hz 定加速度9.8m/sec2
都是X、Y、Z各方向10次
|
|
耐冲击
|
遵循JIS B3502标准
振动的大小 峰值加速度147m/s2(15G)
作用时间 11ms
X、Y、Z各方向，各3次
|
|
电
气
运
行
条
件
|
耐干扰
|
遵循EN6100-6-2，EN55011（Group 1 Class A）标准
电源干扰（FT干扰）：±2kV以上、1分钟
放射干扰（FT干扰）：±1kV以上、1分钟
|
|
设置条件
|
接地
|
D种接地
|
|
冷却方式
|
自然风冷
|
● 基本产品规格
|
项 目
|
规 格
|
参考
|
|
型号
|
JEPMC-MA100-E
|
|
|
外形尺寸
|
25mm(W)×130mm(H)×108mm(D)
|
|
|
电源
|
输入电压
|
DC24V(±20%)
|
|
|
输入电流
|
1A以下（额定时）
|
|
|
突入电流
|
40A以下
|
|
|
控制轴数
|
最大控制轴数
|
4轴
|
|
|
MECHATROLINK
|
通信方式
|
135g
|
|
|
通信周期
|
210g
|
|
|
最多连接站数（MII）
|
8站
|
伺服最多4站
I/O最多4站
|
|
经由MA100 SigmaWin+连接
|
可能
|
|
|
伺服
|
· ∑-Ⅴ（旋转型*1/直线型）
· ∑-Ⅴ mini
|
大容量∑-Ⅴ除外
站地址1～4
|
|
I/O机器
|
仅简易I/O
不能使用智能I/O
|
站地址1～4
|
|
变频器
|
无
|
|
|
扫描时间
|
恒周期扫描
|
10ms
|
|
|
通信I/F
|
Ethernet
|
10Base-T/100Base-TX
|
|
|
I/O
|
伺服I/O
|
· 仅∑-Ⅴ
IN 3点，OUT 3点
（∑-Ⅴ mini不能）
|
输入：SI0、EXT2、EXT3
输出：S01、S02、S03
可以从程序开始使用
|
|
寄存器容量
|
SDRAM
|
16MB
|
|
|
FLASH
|
4MB
|
|
|
程序容量
|
1MB
|
|
|
程序
|
语言
|
时序图
|
编程工具使用MA-Manager
|
|
指令分辨率
|
10ms
|
|
|
时序图数
|
1张
|
|
|
时序图最长时间
|
1小时
|
|
|
时序图循环次数
|
可以指定1～9999或∞
|
|
● 编程规格
|
项 目
|
规 格
|
参考
|
|
轴控制
|
可记载的定位个数
|
最多定位400个
|
|
|
轴数
|
最大4轴
|
|
|
定位种类
|
单纯定位
|
|
|
有限长/无限长
|
仅有限长
|
|
|
定位参数
|
开始时间（可以10ms单位制定）
|
MA-Manager直接指定
|
|
移动量
|
|
速度
|
|
加速时间/加速度
|
|
减速时间/减速度
|
|
输入信号
|
可记载的ON/OFF次数
|
最多400次
|
|
|
信号输入点数
|
64点
|
|
|
输出信号
|
可记述的ON/OFF次数
|
最多400次
|
|
|
输出信号点数
|
64点
|
|
运动适配器 MA100 外形
● MA100本体 （单位：mm）
|
