特点1 小型、低惯量伺服电机
|
|
新机型SGMVH追求小型、低惯量，额定输出功率22～75kW，额定转速1500/800min-1。
|
|
● 与旧型SGMBH的比较：
|
|
转动惯量：75%～50%
|
|
质量 ：60%～80%
|
|
特点2 高精度、高效率伺服单元
|
|
● 通过d-q轴转换电流控制，将转矩控制精度（重复精度）由±5%提升至±2%。另外，高速CPU运算处理及新控制算法的扩展实现了极高的响应性，缩短了生产间隔时间。
|
|
特点3 良好的系统适应性
|
|
电机自动判别功能可实现电机参数的自动设定，使设置简单易行。而且，只需将下列模块简单（一触式）连接在伺服单元上，便可以使用各种网络。（75kW机型除外）
|
|
● MECHARTROLINK
|
：JUSP-NS115型模块
|
|
● DeviceNet
|
：JUSP-NS300型模块
|
|
● PROFIBUS-DP
|
：JUSP-NS500型模块
|
|
特点4 维护简便
|
|
● 与电脑连接，便可方便地进行用户参数的生成、变更、保存，并可利用跟踪功能很容易地对电机进行调整。发生警报时，可以只切断主回路的电源，并运用监视功能迅速进行故障诊断，从而可在短时间内查明故障原因并进行修复。
|
伺服驱动器 SGDH 额定值·规格
|
电压
|
200V
|
400V
|
|
伺服单元型号SGDH-
|
2BAEB
|
3ZAEB
|
3GAEB
|
2BDEB
|
3ZDEB
|
3GDEB
|
4EDEB
|
5EDEB
|
9ZDEB
|
|
适用伺服电机型号SGMVH-
|
2BAB
2BAD*
|
3ZAB
3ZAD*
|
3GAB
3GAD*
|
2BDB
2BDD*
|
3ZDB
3ZDD*
|
3GDB
3GDD*
|
4EDB
4EDD*
|
5EDB
|
7EDB
|
|
连续输出 kW
|
22
|
30
|
37
|
22
|
30
|
37
|
45
|
55
|
75
|
|
基本规格
|
输入电源
|
主回路
|
三相AC200～230V +10～-
15% 50/60Hz
|
三相AC380～480V +10～-15% 50/60Hz
|
|
主回路电源
容量 kVA
|
36.7
|
50.1
|
61.8
|
36.7
|
50.1
|
61.8
|
75.2
|
91.9
|
125.3
|
|
控制回路
|
单相AC200～220V+10～
−15% 50Hz
单相AC200～230V+10～
−15% 60Hz
|
DC24V±15%
|
|
控制回路
电源容量
|
150VA
|
150VA
|
|
控制方式
|
三项全波整流IGBT、PWM方式 正弦波电流驱动
|
|
反馈
|
17位串行编码器（增量型/绝对值）、20位串行编码器（绝对值）
|
|
使用/保管温度
|
伺服单元 ：0 ～+55℃ / −20 ～+ 85℃
数字操作器：0 ～+55℃ / −20 ～+ 70℃
|
|
使用/保存温度
|
90%RH以下（不得结露）
|
|
控制方式
|
速度控制
|
DC±6V（DC±2V～±10V：可变设定范围）
额定转速时（以正指令使电机正转）
输入电压：±12V（max）
|
|
转矩控制
|
DC±3V（DC±1V～±10V：可变设定范围）
额定转矩时（以正指令为正转转矩指令）
输入电压：±12V（max）
|
|
位置控制
|
输入形态：符号+脉冲列、CW+CCW脉冲列，90度相位差2相脉冲
输入频率：500/200kpps（总线驱动/集电极开路输出）
|
|
输入输出信号
|
位置输出
|
输出形态
|
A相、B相、C相：总线驱动输出
S相：总线驱动输出（仅限使用绝对值编码器时）
|
|
分频比
|
任意分频
|
|
顺控输入信号
|
伺服ON、禁止正转驱动（P-OT）、禁止反转驱动（N-OT）、
正转侧电流限制、反转侧电流限制、警报复位、P动作
|
|
顺控输出信号
|
伺服警报、警报代码（3位输出）为固定输出
|
|
从伺服准备就绪、电流限制检测中、TGON、定位完成（速度一致）、制动器打开、过载警
告、过载检测中可任选3个信号
|
|
功能
・
性能
|
频率特性
|
100Hz（电机转动惯量=负载转动惯量）
|
|
DB功能
|
内置
(需要外接电阻器)
|
需要外接
DB接触
器及DB
电阻器
|
内置
(需要外接电阻器)
|
需要外接DB接触器及DB电阻器
|
|
再生功能
|
内置（需要外接电阻器）
|
|
保护功能
|
过电流、过载、再生一场、主回路电压异常、散热片过热、
电源缺相、过速、编码器异常、编码器断线、失控、
CPU异常、溢出、参数异常
|
|
显示
|
POWER、ALARM、CHARGE显示LED
数字操作器的7段码 LED 5位
|
|
其他功能
|
零箝位动作、软启动/停止功能、反转连接
制动器连锁信号输出、JOG运行
|
|
数字操作器型号
|
JUSP-OP02A-2
|
|
安装方法
|
基座安装
|
|
外围装置
|
再生电阻单元
型号 JUSP-
|
RA08
|
RA09
|
RA11
|
RA12
|
RA13
|
RA14
|
RA15
|
RA16
|
RA25
|
|
DB电阻单元
型号 JUSP-
|
DB01
|
DB01
|
DB02
|
DB03
|
DB03
|
DB04
|
DB05
|
DB06
|
DB12
|
伺服驱动器 SGDH 外形
● 三相 200V 22kW～37kW

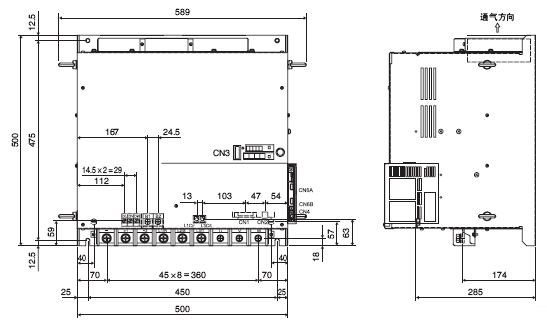

■ SGDH-2BAEB型（22kW）

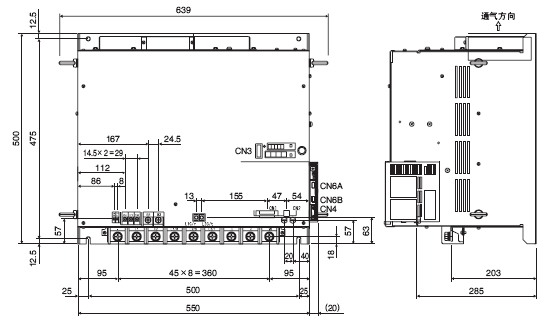

■ SGDH-3ZAEB型（30kW）
|
SGDH-3GAEB型（37kW)
