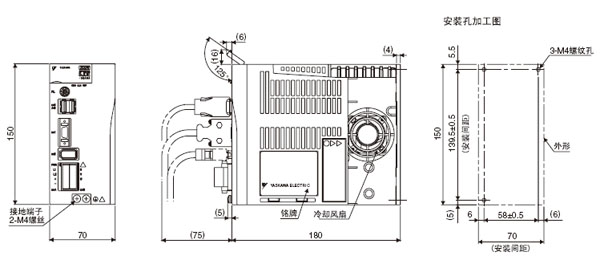

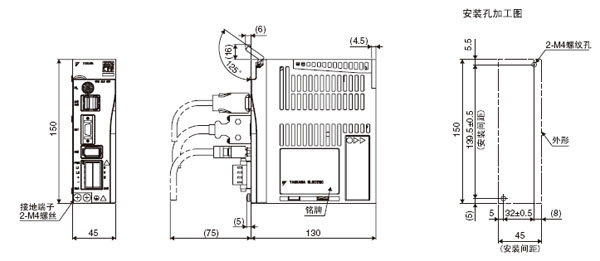

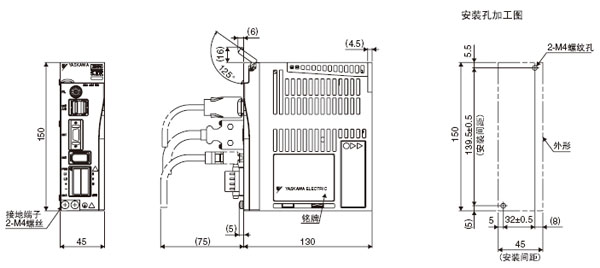

伺服单元型号 SJDE-
|
01APA
|
02APA
|
04APA
|
08APA
|
说明
|
|
适用伺服电机容量[kW]
|
0.1
|
0.2
|
0.4
|
0.75
|
此伺服单元可以运转的
电机容量。
|
|
连续输出电流[Arms]
|
0.84
|
1.1
|
2.0
|
3.7
|
伺服单元连续输出的
电源。
|
|
瞬间最大输出电流[Arms]
|
2.5
|
3.3
|
6.0
|
11.1
|
伺服单元瞬间输出的最
大电流。
|
|
输入电源
（主电路、
控制电路
通用）
|
电源电压
|
单相 AC200～230V +10～-15%
|
—
|
|
电源频率
|
50/60Hz ±5%
|
—
|
|
电源容量
（额定输出时）
[kVA]
|
0.40
|
0.75
|
1.2
|
2.2
|
以额定输出运转电机时
必要的电源容量。
|
|
伺服电源电力损失
（额定输出时）[W]
|
14
|
16
|
24
|
35
|
指电机以额定转矩、额
定速度运转时，从伺服
单元以热形式所失掉的
电能。
|
|
输入控制方式
|
电容输入型单相全波整流
（带冲击电流防止电阻）
|
—
|
|
输出控制方式
|
PWM控制 正弦波电流驱动方式
|
—
|
|
反馈
|
模拟输出编码器
|
在电机的反负载侧安装
位置或速度检测器。
|
|
容许负载转动惯量[kgm2]*1
|
0.6×10-4
|
3×10-4
|
5×10-4
|
10×10-4
|
机械的电机轴换算的转
动惯量的容许量。
|
|
输
入
输
出
信
号
|
指令输入输出信
号通过脉冲开关
可选择脉冲种
类、脉冲分辨率
|
脉冲种类
|
以下4种可选择
1. CCW+CW
2. 符号+脉冲列
3. CCW+CW（逻辑反转）
4. 符号+脉冲列（逻辑反转）
|
对伺服单元输入的电机
驱动用脉冲列信号的种
类，[CCW+CW]是正
转脉冲列和反转脉冲列
的输入。
|
|
脉冲分辨率
|
以下4种可选择
1. 1000pulse/rev
（集电极开路/线路驱动）最大75kpps
2. 2500pulse/rev
（集电极开路/线路驱动）最大187.5kpps
3. 5000pulse/rev（线路驱动）最大375kpps
4. 10000pulse/rev（线路驱动）最大750kpps
|
电机旋转一周时必要的
指令脉冲数。
|
|
清除输入信号
|
在OFF→ON的边缘清楚位置偏差
|
—
|
|
伺服ON输入信号
|
电机电源开与关
|
—
|
|
报警输出信号
|
报警时OFF
（注）连通电源后约2秒钟为OFF状态
|
—
|
|
制动器输出信号
|
外部制动器控制信号。以ON打开制动器
|
—
|
|
定位结束输出信号
|
现在位置用指令位置±10pulse打开
|
—
|
|
源点输出信号
|
在电机原点打开（幅度：1/500rev）
（注）请使用OFF→ON的脉冲边缘
|
电机原点是指电机旋转
1次的某个位置。
|
|
内
置
功
能
|
动态制动器功能
|
内置：电源关闭时、伺服关闭时及报警时动作（停
止后无限制、电源OFF状态为ON）
|
在伺服单元内部通过短
路回路，是电机停止的
方法。
|
|
再生处理功能
|
选购件（再生能源较大时使用再生单元）
|
为消耗电机受外力作用
旋转时产生的再生电力
的功能。负载转动惯量
较大时也需要改功能。
|
|
保护功能*2
|
速度异常、过负载、编码器故障、电压异常、过电
流、伺服单元内置风扇停止、系统故障（注）无内
置接地保护电路
|
—
|
|
LED显示功能
|
5种（PWR，REF，AL1，AL2，AL3）
|
—
|
|
指令过滤器
|
用FIL开关设定8段
|
—
|
|
冷却方式
|
强制风冷（内置风扇）
|
—
|
|
使用环境温度
|
0℃～+55℃
|
—
|
|
使用环境湿度
|
90%RH以下（不得结露）
|
—
|
|
保存环境温度
|
-20℃～+70℃
|
—
|
|
保存环境湿度
|
90%RH以下（不得结露）
|
—
|
|
使用环境
|
不得有腐蚀性气体、尘埃、铁粉等，不得粘上水滴
和切削油等
|
—
|
|
标高
|
海拔1000m以下
|
—
|
|
抗振动
|
4.9m/s2
|
—
|
|
耐冲击
|
19.6m/s2
|
—
|
|
使用环境
|
过电压范围II、无损度：2、
保护等级：IP1X(EN50178)
|
—
|
