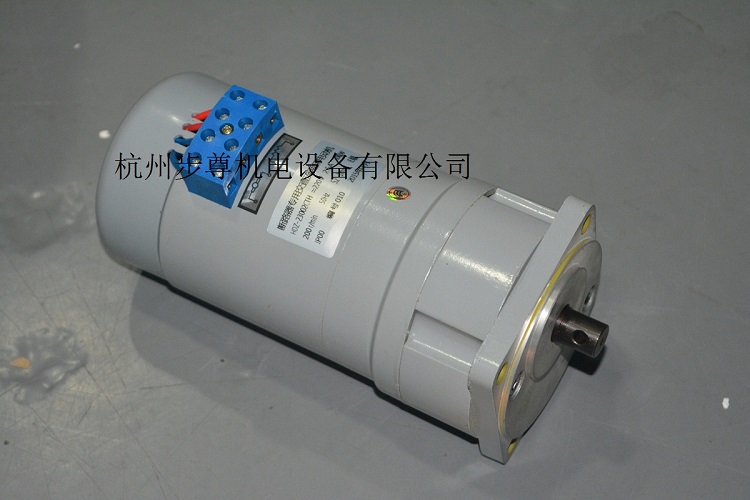

HDZ系列断路器储能电机

1、断路器专用交直流两用储能电机，

2、电压220V-380V，本产品适用于DW16/DW15/DW17/DW45/系列断路器储能合闸使用，还有用于真空断路器等型号的储能电机。

一、断路器储能电机的作用：断路器储能电机，主要是用于合闸，分闸。

二、断路器储能电机的储能原理：

断路器储能的方式有两种：1、手动储能，2、电机储能。两种储能的最终目的都是把弹簧进行拉伸，将能量储存在弹簧中。手动储能一般只在检修时采用，或者是在紧急情况下又没有控制电源时采用。断路器的合闸机构实际上是一种脱扣机构，而断路器合闸或分闸都需要机构提供足够的操作能量，储能机构在合闸前将弹簧储能（拉伸或压缩）并使机构稳定在一个死点，合闸机构在合闸时，使储能机构脱离死点而快速释放弹簧能量，进而完成合闸。合闸的同时为分闸弹簧储能，当分闸机构脱扣时，完成分闸。因此，要合闸就必须先储能。储能电机经常使用到，有自动重合闸功能的断路器在完成合闸后（储能弹簧已释放）还可以储能，就可以完成快速的重合闸功能。

三、 断路器储能电机产品介绍：储能电机（俗称“马达”），电操机构有电动操作机构和电磁操作机构两种：电动操作机构由电动机驱动，一般适用于400A及以上大容量断路器的操作；电磁操作机构由电磁铁驱动，适用于100A、225A等小容 量断路器。

使用及维护适用于低压及中,高压断路专用的HDZ系列交流,直流和交直流两用动(以下简称动),该动带有减速构,可直接驱动断路操作(动)构或弹簧操作(动)构的储能置。

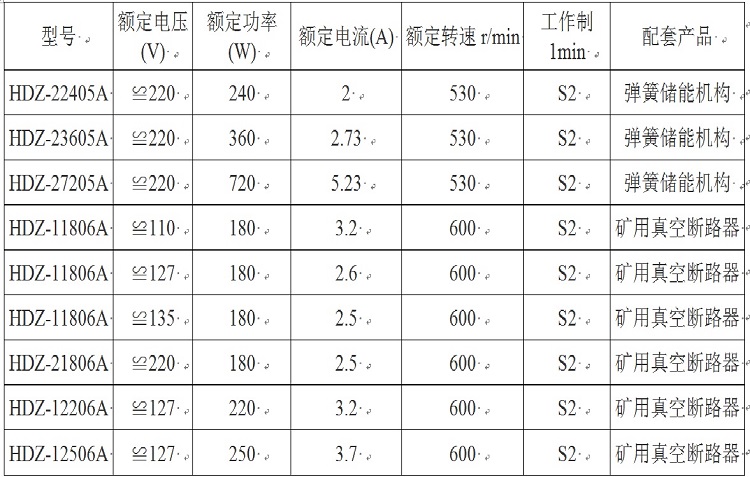

主要型号：

HDZ-23610C,HDZ-22403C,HDZ-22060B,HDZ-33110,HDZ-29003A,HDZ- 12080B, HDZ-22480B, HDZ-22810C, HDZ-22405A, 66ZY-CJ02-1, HDZ-213, HDZ-23003C, HDZ-31806, HDZ-22403C, HDZ-16005B,

HDZ-11803A电机  HDZ-21803A电机  HDZ-11003A电机  HDZ-21003A电机   HDZ-10701A电机

HDZ-20701A电机  HDZ-11201A电机  HDZ-21201A电机  HDZ-11301A电机   HDZ-21301A电机

HDZ-31301A电机  HDZ-22001A电机  HDZ-12420电机   HDZ-22420电机    HDZ-32420电机

HDZ-12280B电机  HDZ-22280B电机  HDZ-12880B电机  HDZ-22880A电机   HDZ-12480A电机

HDZ-22480A电机
