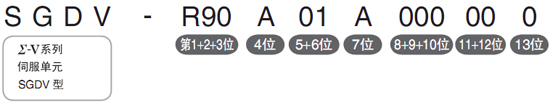

伺服驱动器 SGDV 模拟量电压、脉冲列指令型 型号判别方法
|
● 第1+2+3位：电流
|
|
● 第4位：电源电压
|
|
符号
|
三相200V
|
|
最大适用点击容量 kW
|
|
R90*1
|
0.1
|
|
1R6*1
|
0.2
|
|
2R8*1
|
0.4
|
|
5R5*1
|
0.75
|
|
|
|
|
● 第5+6位：接口
|
|
● 第7位：设计顺序
|
|
符号
|
规格
|
|
01
|
模拟量电压、脉冲指令型
（旋转性伺服电机用）
|
|
|
A，B……
|
|
● 第8+9+10位：选项（硬件）
|
|
● 第11+12位：选项（软件）
|
|
符号
|
规格
|
|
000
|
基座安装型（标准）
|
|
002
|
涂层处理
|
|
|
|
|
● 第13位：选项（参数）
|
|
|
|
|
|
|

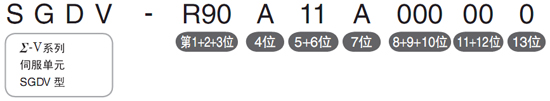

伺服驱动器 SGDV 通信指令型 型号判别方法
|
● 第1+2+3位：电流
|
|
● 第4位：电源电压
|
|
符号
|
三相200V
|
|
最大适用点击容量 kW
|
|
R90*1
|
0.1
|
|
1R6*1
|
0.2
|
|
2R8*1
|
0.4
|
|
5R5*1
|
0.75
|
|
|
|
|
● 第5+6位：接口
|
|
● 第7位：设计顺序
|
|
符号
|
规格
|
|
11
|
MECHATROLINK-II通信指令型
（旋转型伺服电机用）
|
|
|
A，B……
|
|
● 第8+9+10位：选项（硬件）
|
|
● 第11+12位：选项（软件）
|
|
符号
|
规格
|
|
000
|
基座安装型（标准）
|
|
002
|
涂层处理
|
|
|
|
|
● 第13位：选项（参数）
|
|
|
|
|
|
|
伺服驱动器 SGDV 通信指令型 额定
● 单相200V
|
伺服单元型号 SGDV-
|
R90A
|
1R6A
|
2R8A
|
5R5A
|
|
最大适用电机容量
|
kW
|
0.1
|
0.2
|
0.4
|
0.75
|
|
连续输出电流
|
Arms
|
0.91
|
1.6
|
2.8
|
5.5
|
|
最大输出电流
|
Arms
|
2.9
|
5.8
|
9.3
|
16.9
|
|
再生电阻器
|
无/外接
|
内置/外接
|
|
主回路
|
单相：AC200V
|
AC200～230V+10～-15% 50/60Hz
|
|
控制回路
|
单相：AC200V
|
AC200～230V+10～-15% 50/60Hz
|
● 三相200V
|
伺服单元型号 SGDV-
|
R90A
|
1R6A
|
2R8A
|
5R5A
|
|
最大适用电机容量
|
kW
|
0.1
|
0.2
|
0.4
|
0.75
|
|
连续输出电流
|
Arms
|
0.91
|
1.6
|
2.8
|
5.5
|
|
最大输出电流
|
Arms
|
2.9
|
5.8
|
9.3
|
16.9
|
|
再生电阻器
|
无/外接
|
内置/外接
|
|
主回路
|
三相：AC200V
|
AC200～230V+10～-15% 50/60Hz
|
|
控制回路
|
单相：AC200V
|
AC200～230V+10～-15% 50/60Hz
|
● 伺服单元的过载保护特性
伺服驱动器 SGDV 通信指令型 基本规格
|
项目
|
规格
|
|
输入电源
|
主回路
|
200V用
|
三相AC200～230V+10～-15% 50/60Hz
|
|
控制回路
|
200V用
|
单相AC200～230V+10～-15% 50/60Hz
|
|
控制方式
|
IGBT PWM控制 正弦波电流驱动方式
|
|
反馈
|
与旋转型伺服电机组合时
|
串行编码器 20位（增量型编码器）
|
|
使用条件
|
使用、保管温度
|
使用环境温度：0～+55°C
保管温度：-20～+85°C
|
|
使用、保管湿度
|
90%RH以下（不得冻结、结露）
|
|
抗振动、抗冲击强度
|
抗振性：4.9m/s2
抗冲击强度：19.8m/s2
|
|
保护等级、清洁度
|
保护等级：IP10，清洁度：2
无腐蚀性气体、可燃性气体
无水、油、药剂飞溅
尘土、灰尘、盐分及金属粉末较少的环境中
|
|
其他
|
无静电干扰、强电场、强磁场、放射线等
|
|
标高
|
1000m以下
|
|
依据标准
|
UL508C
EN50178，EN55011/A2 group1 classA，
EN61000-6-2，EN61800-3，EN61800-5-1，
EN954-1，IEC61508-1～4
|
|
安装类型
|
基座安装型
|
|
性能
|
速度控制范围
|
1:5000
（速度控制范围的下限是，额定转矩负载时不停止条件下的数值）
|
|
速度波动率*1
|
负载波动
|
0～100%负载时：±0.01%以下（额定转速时）
|
|
电压波动
|
额定电压±10%:0%（额定转速时）
|
|
温度波动
|
25±25°C：±0.1%以下（额定转速时）
|
|
转矩控制精度（再现性）
|
±1%
|
|
软起动时间设定
|
0～10s（可分别设定加速与减速）
|
|
通信功能
|
RS-422A通信
|
连接设备
|
数字操作器（JUSP-OP05A-1-E）、电脑（支持SigmaWin+）
|
|
1:N通信
|
RS-422A端口时，N=15站
|
|
轴地址设定
|
通过参数设定
|
|
USB通信
|
连接设备
|
电脑（支持SigmaWin+）
|
|
通信规格
|
依据USB1.1规格（12Mbps）
|
|
显示功能
|
CHARGE灯
|
|
观测用模拟量监视功能
|
点数：2点
输出电压范围：DC±10V（线性有效范围±8V）
分辨率：16bit
精度：±20mV（Typ）
最大输出电流：±10mA
建立时间（±1%）:1.2ms（Typ）
|
|
保护功能
|
过电流、过电压、欠电压、过载、再生故障、其它
|
|
辅助功能
|
增益调整、警报履历、JOG运行、原点搜索等
|
|
再生处理
|
功能内置
|
|
安全功能
|
输入
|
/HWBB1，/HWBB2：驱动板的基板封锁信号
|
|
输出
|
EDM1：内置安全回路的状态监视（固定输出）
|
|
依据标准*2
|
EN954 category 3，IEC61508 SIL 2
|
|
选配模块
|
全封闭模块
|
● 与旋转型伺服电机组合时
|
项目
|
规格
|
|
输
入
输
出
信
号
|
编码器分频脉冲输出
|
A相、B相、C相：线性驱动输出
分频脉冲数：可任意设定
|
|
顺控输入信号
|
固定输入
|
SEN信号
|
|
可分配的
输入信号
|
点数
|
7点
|
|
功能
|
原点复归减速开关信号(/DEC)、
外部闩锁信号(/EXT～3)、
禁止正转侧驱动(P-OT)、禁止反转侧驱动(N-OT)、
正转侧外部转矩限制(/P-CL)、
反转侧外部转矩限制(/N-CL)、
可进行上述信号的分配以及正/负逻辑的变更
|
|
顺控输出信号
|
固定输出
|
伺服警报（ALM）
|
|
可分配的
输出信号
|
点数
|
3点
|
|
功能
|
定位完成(/COIN)、速度一致检出(/V-CMP)、
旋转检出(/TGON)、伺服准备就绪(/S-RDY)、
转矩限制检出(/CLT)、速度限制检出(/VLT)、
制动器(/BK)、警告(/WARN)、定位接近(/NEAR)、
可进行上述信号的分配以及正/负逻辑的变更
|
|
面板操作器功能
|
显示器
|
7段LED×1位
|
|
开关
|
旋转开关：16档、波动开关：4个拨杆
|
|
MECHATROLINK
通信
|
通信协议
|
MECHATROLINK-II
|
MECHTROLINK-I
|
|
传送速度
|
10Mbps
|
4Mbps
|
|
传送周期
|
250μs,0.5ms～
4.0ms(0.5ms的倍数)
|
2ms
|
|
链接
通信字数
|
17字节/站
32字节/站
|
17字节/站
|
|
站地址
设定
|
41H～5FH（最大连接子站数：30站）
|
|
指令方式
|
动作规格
|
MECHATROLINK-II通信的位置控制、速度控制、转矩控制
|
|
指令输入
|
MECHATROLIN命令
（顺控、运动、数据、设定/参照、监视、调试等）
|
