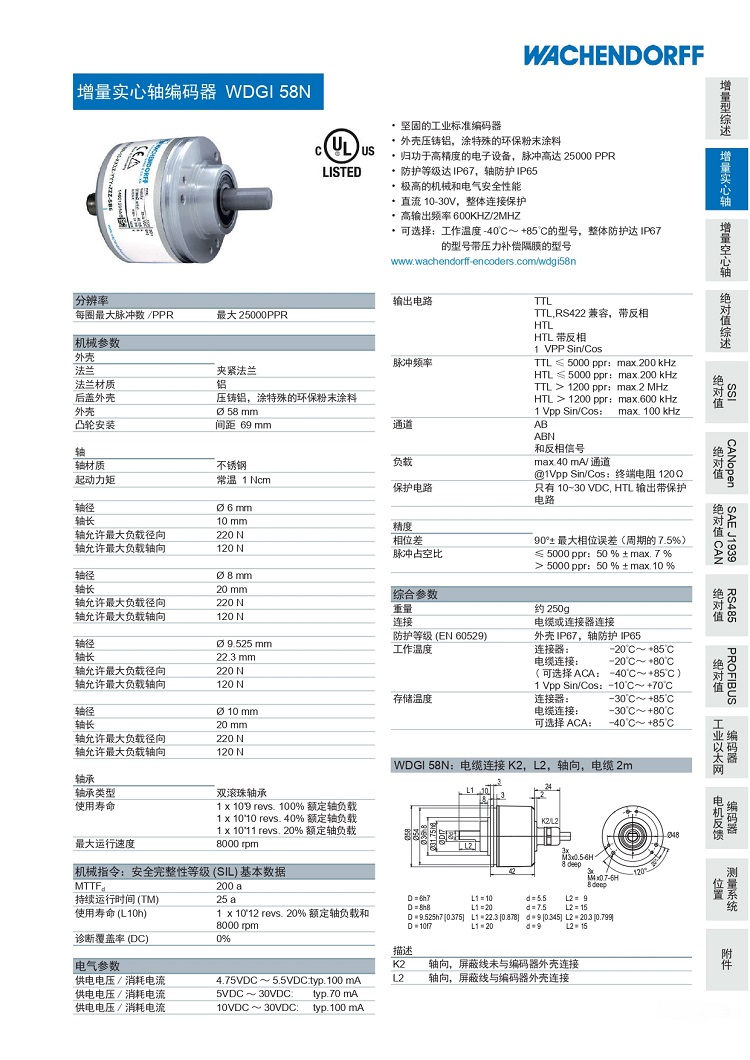

增量实心轴编码器, 光学, WDGI 58N,
夹紧法兰：Ø 58mm
轴：Ø 6 mm, Ø 8 mm, Ø 3/8", Ø 10 mm,
防护等级：多达整体IP67,
多达 25000 ppr，
波形：方波或正余弦波
特点：
坚固的工业标准编码器
外壳压铸铝，涂特殊的环保粉末涂料
脉冲高达25000 PPR，用于高精度等级的电子设备
防护等级达IP67，轴防护IP65
极高的机械和电气安全性能
直流10-30V，整体连接保护
高输出频率600KHZ/2MHZ

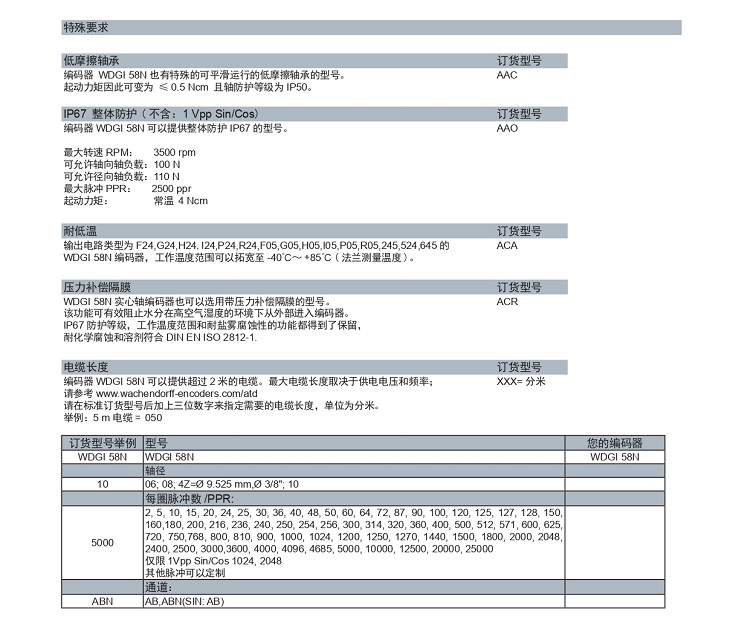

可选择：工作温度-40 °C~ +85 °C的型号, 整体防护达IP67的型号, 压力补偿隔膜
产品详细说明
法兰：夹紧法兰
每圈最大脉冲数/PPR：最大25000 PPR
外壳：Ø 58 mm
压铸铝，涂特殊的环保粉末涂料
轴径：Ø 6 mm，轴长: 20 mm
轴允许最大负载径向: 220 N
轴允许最大负载轴向: 120 N
Ø 8 mm，轴长: 20 mm；Ø 9.525 mm，轴长: 22.3 mm
轴允许最大负载径向: 220 N
轴允许最大负载轴向: 120 N
Ø 10 mm，轴长: 20 mm
轴允许最大负载径向: 220 N
轴允许最大负载轴向: 120 N
最大运行速度：8000 rpm

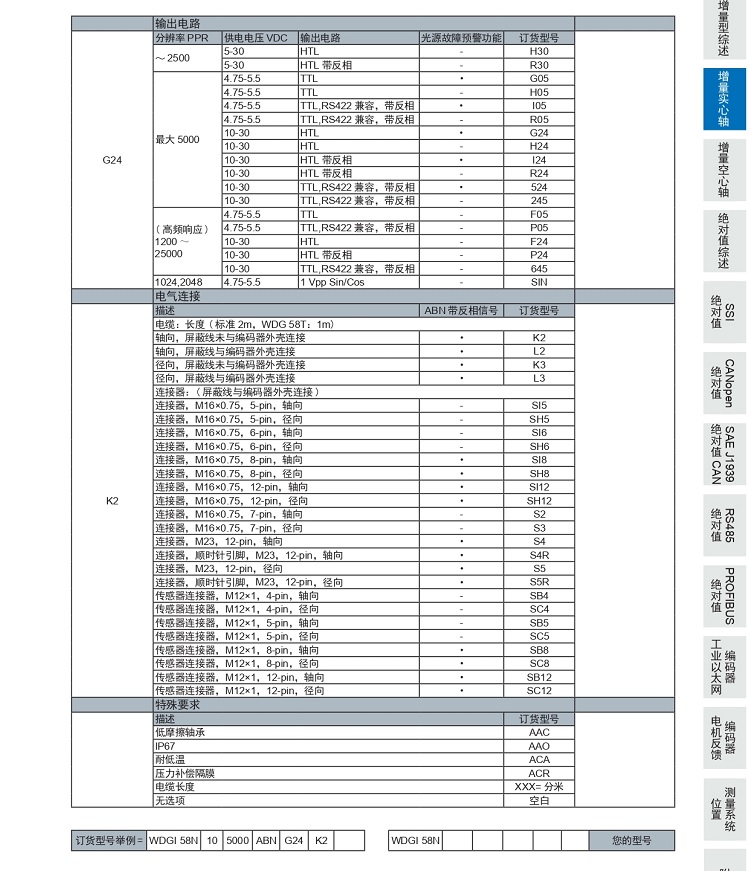

输出电路：TTL，TTL, RS422 兼容., 带反相，HTL，HTL, 带反相
1 Vpp Sin/Cos
输出频率：
TTL ≤ 5000 ppr, max. 200 kHz
HTL ≤ 5000 ppr, max. 200 kHz
TTL > 1200 ppr, max. 2 MHz
HTL > 1200 ppr, max. 600 kHz
1 Vpp sin/cos, max. 100 kHz
供电电压：4.75 VDC ~ 5.5 VDC
消耗电流: typ. 100 mA，5 VDC ~ 30 VDC
消耗电流: typ. 70 mA，10 VDC ~ 30 VDC
消耗电流: typ. 100 mA
工作温度：连接器: -20°C ~ +85°C, 电缆连接: -20°C ~ +80°C (可选择 ACA: -40°C ~ +85°C)
1 Vpp Sin/Cos: -10°C ~ +70°C
防护等级：IP67, 轴防护 IP65文章分页：1
|
